135-0054-1271

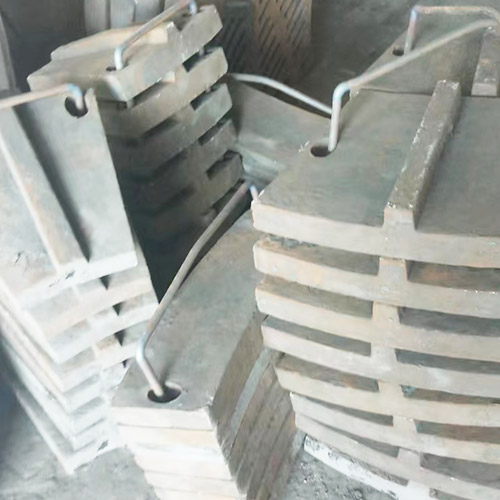

高錳鋼襯板在高溫工況下的性能穩定性受多重因素影響，其核心特性源于奧氏體組織與加工硬化機制，但在高溫環境中存在明顯局限性。
高錳鋼襯板經水韌處理后形成單一奧氏體組織，常溫下具備優良塑性和韌性。在強沖擊或擠壓工況中，其表層會發生劇烈加工硬化，硬度可提升至HRC45-55，同時心部保持高韌性，這種特性使其在礦山機械、破碎機等場景中表現優異。然而，當溫度超過300℃時，奧氏體組織開始出現金相變化，硬度與耐磨性顯著下降。實驗表明，在200℃以上環境中，高錳鋼的抗磨性能會因碳化物析出而弱化，若溫度持續升高至350℃，材料可能因熱應力導致微裂紋擴展，進一步降低結構穩定性。
針對高溫工況，需采取針對性優化措施。例如，在鑄造過程中通過覆砂金屬型工藝細化晶粒，減少碳化物在晶界處的聚集，可提升組織穩定性;添加鉻元素形成ZGMn13Cr2等改性材料，能增強高溫硬度與抗回火能力。此外，需嚴格控制使用溫度范圍，通常建議工作溫度不超過200℃，若需在更高溫度下運行，需結合冷卻系統或改用雙介質淬火工藝處理的中合金鋼襯板，其通過形成細小彌散碳化物實現高溫強化，可適應450℃以下工況。
在線客服
