135-0054-1271

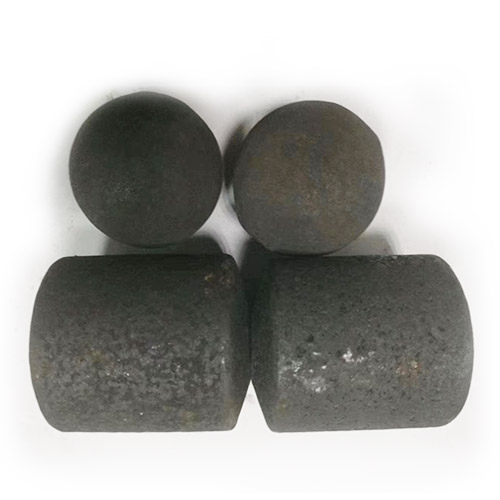

高鉻鍛作為第三代鉻系耐磨材料，其熱處理工藝對性能的影響至關(guān)重要，直接影響材料的硬度、耐磨性、韌性及抗沖擊能力。其核心工藝包括淬火、回火及特殊處理，各環(huán)節(jié)通過調(diào)控組織結(jié)構(gòu)實現(xiàn)性能優(yōu)化。
淬火是高鉻鍛熱處理的關(guān)鍵步驟，通常將材料加熱至950-1100℃高溫，使碳化物充分溶解后快速冷卻(如油冷、液冷)。此過程形成馬氏體基體，顯著提升硬度。例如，經(jīng)1050℃淬火后，材料硬度可達(dá)62HRC以上，滿足水泥磨、礦山磨等高磨損場景需求。同時，高溫淬火促使碳化物形態(tài)優(yōu)化，初生碳化物從連續(xù)網(wǎng)狀轉(zhuǎn)變?yōu)榉稚K狀，減少應(yīng)力集中，為后續(xù)回火提供韌性基礎(chǔ)。
回火工藝通過200-450℃低溫加熱消除淬火內(nèi)應(yīng)力，平衡硬度與韌性。研究表明，450℃回火時硬度達(dá)峰值，而沖擊功隨回火溫度升高先增后減，350-450℃區(qū)間可實現(xiàn)好的耐磨性與韌性的平衡。例如，某企業(yè)高鉻鍛在350℃回火后，噸水泥單耗低于15克，噸礦單耗低于198克，較傳統(tǒng)材料降低20%以上。
特殊工藝如高溫球化處理(1140-1180℃保溫16小時)可進(jìn)一步優(yōu)化碳化物形態(tài)，使其呈團(tuán)球狀分布，提升抗沖擊能力，適用于壁厚較大的研磨介質(zhì)。此外，定向凝固技術(shù)通過控制冷卻速度，促進(jìn)初生碳化物定向生長，在保持高硬度的同時增強耐磨性，但工藝復(fù)雜度較高。
實際應(yīng)用中，高鉻鍛性能與熱處理參數(shù)密切相關(guān)。例如，淬火溫度從980℃升至1100℃時，初生碳化物部分溶解，硬度提升但韌性下降，需根據(jù)工況調(diào)整工藝窗口。通過準(zhǔn)確控制淬火-回火曲線，高鉻鍛可實現(xiàn)硬度與韌性的協(xié)同優(yōu)化，滿足水泥、冶金等行業(yè)對高效研磨介質(zhì)的需求。
在線客服
