135-0054-1271

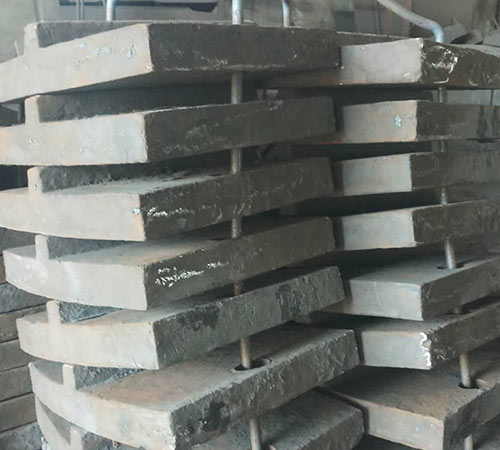

高錳鋼襯板與合金鋼襯板的磨損壽命差異顯著，合金鋼襯板通常更耐用，但具體壽命受工況、材質(zhì)配方及熱處理工藝影響。
高錳鋼襯板在強(qiáng)沖擊工況下表現(xiàn)優(yōu)異，其加工硬化機(jī)制可使表面硬度迅速提升至HRC45-55，但初始硬度較低，且在低沖擊或高磨損工況中耐磨性不足。例如，在弱酸性濕磨條件下，高錳鋼襯板壽命僅為5-8個月，大型磨機(jī)中因變形量大，逐漸被改性高錳鋼或貝氏體鍛造襯板替代。
合金鋼襯板通過優(yōu)化合金元素配方和熱處理工藝，顯著提升了耐磨性。例如，中碳多元合金鋼襯板硬度達(dá)HRC46-50，沖擊韌性ak5 J/cm2，使用壽命比高錳鋼提高一倍;高鉻鑄鋼襯板在大型磨機(jī)中壽命可達(dá)高錳鋼的3-4倍;鉻鉬合金鋼襯板經(jīng)合理熱處理后，壽命達(dá)7000小時，是高錳鋼的1.75倍。此外，ZG31CrMnSiNiMoCuRE耐磨鋼襯板在弱酸性濕磨條件下壽命為高錳鋼的3倍左右，ZG30CrMnSiMoTi耐磨鋼襯板壽命提高1.5-2倍。
工況適應(yīng)性方面，高錳鋼襯板更適用于強(qiáng)沖擊環(huán)境，如礦山破碎機(jī)、挖掘機(jī)斗齒;合金鋼襯板則在高硬度物料(如石英砂、玄武巖)、連續(xù)重載工況(如水泥磨機(jī)、球磨機(jī))及高溫環(huán)境中表現(xiàn)更優(yōu)。成本效益上，高錳鋼初始成本低，但需頻繁更換，長期成本較高;合金鋼初始成本高，但壽命長，總成本更低。
在線客服
